터닝도어 프레임 규격과 열관류율(U값) 정리: BPF130~BPF240
바우텍 · 최종 업데이트
핵심 요약
바우텍 터닝도어는 자체 금형으로 생산하는 6가지 프레임으로 구성되며, 열관류율은 0.625 ~ 1.168 W/㎡·K 범위입니다. 같은 프레임이라도 패널이 두꺼울수록 열관류율이 낮아지며, 47mm 패널을 적용한 BPF180에서 가장 낮은 0.625 W/㎡·K를 기록합니다.
열관류율(U값)이란?
열관류율은 실내외 온도 차가 1K일 때 면적 1㎡를 통해 전달되는 열량(W/㎡·K)입니다. 값이 낮을수록 열이 덜 빠져나가므로 단열 성능이 좋습니다. 도어를 비교할 때는 같은 기준(패널 두께, 시험 조건)의 값을 비교하는 것이 중요합니다.
프레임별 규격과 열관류율
| 모델 | 프레임폭 | 패널두께 | 열관류율 | 구분 |
|---|---|---|---|---|
| BPF130 | 130mm | 27mm ~ 47mm | 0.636 W/㎡·K ~ 1.168 W/㎡·K | 기본 프레임 라인업 |
| BPF150 | 150mm | 27mm ~ 47mm | 1.082 W/㎡·K | 폭 확장형 프레임 |

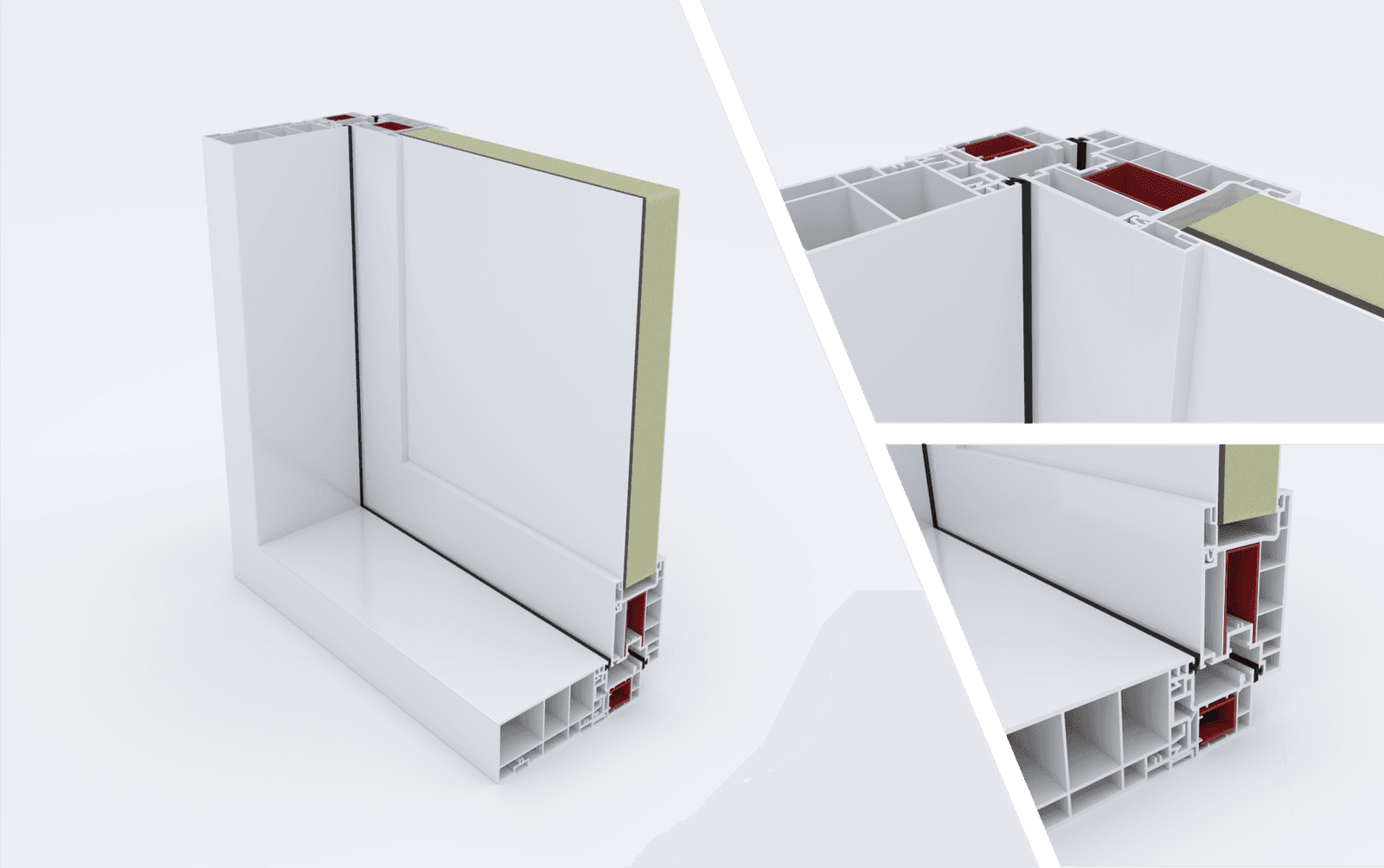

| BPF180 | 180mm | 27mm ~ 47mm | 0.625 W/㎡·K (47mm 기준) | 고성능 대응 프레임 |
| BPF180-1 | 180mm | 27mm ~ 47mm | 0.753 W/㎡·K ~ 0.860 W/㎡·K | 세부 구조 변형 타입 |
| BPF180(100) | 3면 180mm / 하부 100mm | 27mm ~ 47mm | 0.799 W/㎡·K ~ 1.132 W/㎡·K | 하부 규격 분리형 |
| BPF240(130) | 3면 240mm / 하부 130mm | 27mm | 1.105 W/㎡·K | 대형 대응 프레임 |
전 모델 기밀성 1등급이며 차음재가 적용됩니다. 열관류율은 패널 두께에 따라 달라지므로 범위로 표시된 모델은 적용 패널에 따라 값이 정해집니다.
프레임을 고르는 기준
- BPF130: 기본 프레임 라인업
- BPF150: 폭을 확장한 프레임
- BPF180: 고성능 대응 프레임, 47mm 패널 기준 0.625 W/㎡·K
- BPF180-1: BPF180의 세부 구조 변형 타입
- BPF180(100): 3면 180mm, 하부 100mm로 하부 규격을 분리한 타입
- BPF240(130): 3면 240mm, 하부 130mm의 대형 대응 프레임
벽체 두께와 요구 단열 성능, 하부 마감 조건에 따라 적합한 프레임이 달라집니다. 현장 도면이나 요구 사양을 알려 주시면 맞는 프레임을 안내해 드립니다.
자주 묻는 질문
프레임과 패널 두께에 따라 0.625 ~ 1.168 W/㎡·K입니다. 47mm 패널을 적용한 BPF180이 0.625 W/㎡·K로 가장 낮습니다.
프레임폭 130mm, 150mm, 180mm, 240mm 계열로 구성되며, 하부 규격을 분리한 BPF180(100)과 BPF240(130)도 있습니다.
프레임 갤러리에서 모델별 이미지를 확대해 상세 구조를 확인할 수 있습니다.
